رگلاتور پنوماتیک چیست؟
رگلاتور پنوماتیک یا تنظیم‌کننده فشار پنوماتیک، دستگاهی است که برای کنترل و تنظیم فشار هوا در سیستم‌های پنوماتیکی مورد استفاده قرار می‌گیرد. این دستگاه اهمیت ویژه‌ای در حفظ عملکرد صحیح و کاهش فرسودگی سایر اجزای سیستم‌های پنوماتیک دارد و به دلایل زیر استفاده می‌شود:
کنترل فشار خروجی: وظیفه اصلی رگلاتور پنوماتیک کاهش فشار ورودی به سطح مورد نیاز برای کاربرد خاص است. فشار بیش از حد می‌تواند به تجهیزات آسیب برساند یا عملکرد آن‌ها را مختل کند، بنابراین تنظیم دقیق فشار حیاتی است.
کاهش نوسانات فشار: سیستم‌های پنوماتیکی ممکن است به دلیل تغییرات در منابع تأمین هوا یا تغییرات در بارکاری دچار نوسانات فشار شوند. رگلاتورها این نوسانات را کاهش داده و یک جریان هوای یکنواخت و پایدار فراهم می‌کنند.
بهبود ایمنی و کارایی: با کنترل فشار، رگلاتورها ایمنی سیستم را افزایش داده و کارایی آن را به حداکثر می‌رسانند. این امر مخصوصاً در کاربردهایی که نیاز به دقت بالا دارند، مانند ابزارهای علمی و پزشکی، اهمیت پیدا می‌کند.
افزایش طول عمر تجهیزات: قرار دادن تجهیزات تحت فشار ناخواسته می‌تواند موجب سایش و حتی خرابی آن‌ها شود. رگلاتور با تنظیم فشار بهینه، به حفظ و نگهداری بهتر تجهیزات کمک می‌کند.
اجزای داخلی رگلاتور پنوماتیک :
بدنه: ساخته شده از فلز یا پلاستیک فشرده است و دیگر اجزا را در خود نگه می‌دارد.
دیافراگم: یک صفحه انعطاف‌پذیر که به تغییر فشار واکنش نشان می‌دهد و باعث باز یا بسته شدن اجزای کنترل جریان می‌شود.
فنرها: معمولاً زیر یا بالای دیافراگم قرار دارند و به تعادل فشار کمک می‌کنند.
شیر کنترل: قطعه‌ای است که جریان هوا را بر اساس فشار تنظیم می‌کند و می‌تواند به صورت دستی یا خودکار تنظیم شود.
گیج فشار: این ابزار برای اندازه‌گیری و نمایش فشار خروجی و اطمینان از تنظیم درست فشار به کار می‌رود.
سوپاپ تخلیه: اگر فشار بیش از حداکثر ظرفیت شود، این سوپاپ هوا را تخلیه می‌کند تا از آسیب جلوگیری شود.
اتصالات ورودی و خروجی: مجراهایی برای ورود و خروج هوا هستند که به لوله‌کشی سیستم متصل می‌شوند.
عملکرد هماهنگ این اجزا به تنظیم دقیق فشار هوا کمک می‌کند و از نوسانات ناخواسته جلوگیری می‌کند. این مکانیزم‌ها اطمینان می‌دهند که دستگاه‌ها و سیستم‌های پنوماتیکی بهینه و با ایمنی کار می‌کنند.

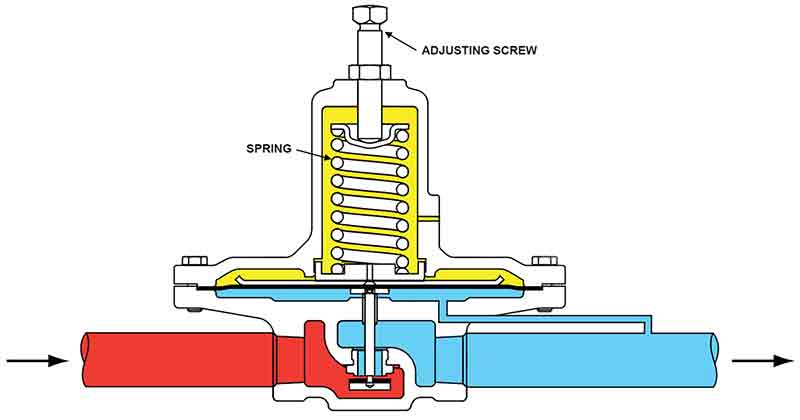

عملکرد رگلاتور پنوماتیک :
1. ورودی هوا: هوای فشرده از منبع تامین به ورودی رگلاتور وارد می‌شود. این هوا ممکن است فشار بیشتری نسبت به نیاز سیستم داشته باشد.
2. دیافراگم و فنر: داخلی رگلاتور یک دیافراگم و فنر وجود دارد که به تنظیم فشار خروجی کمک می‌کند. دیافراگم به فشار هوای ورودی حساس بوده و در واکنش به آن، حرکت می‌کند.
3. سوپاپ تنظیم: سوپاپ تنظیم، کنترل دقیق فشار خروجی را ممکن می‌سازد. هنگامی که فشار خروجی کمتر از مقدار تنظیم شده باشد، سوپاپ باز می‌شود تا فشار بیشتری وارد شود و در صورت افزایش فشار، سوپاپ بسته می‌شود.
4. تنظیم فشار خروجی: با چرخش یک پیچ تنظیم (یا اهرم) در قسمت بالای رگلاتور، می‌توان فشار خروجی را تا سطح مطلوب تنظیم کرد. این تغییرات باعث تغییر تنش در فنر و در نتیجه تغییر وضعیت دیافراگم می‌شود.
5. فیلتر و تخلیه رطوبت: بسیاری از رگلاتورها دارای فیلترهایی هستند که ذرات ناخالصی و رطوبت موجود در هوا را جدا می‌کنند. این کار به جلوگیری از آسیب به ابزارهای پنوماتیکی کمک می‌کند.
6. خروجی تنظیم شده: پس از تنظیم فشار، هوای خروجی با فشار ثابت و کنترل شده به ابزار یا دستگاه مورد نظر می‌رسد.
رگلاتورهای پنوماتیک به جلوگیری از آسیب به تجهیزات و کاهش هزینه‌های ناشی از مصرف غیرضروری انرژی کمک می‌کنند. با استفاده از رگلاتورهای پنوماتیک، می‌توان به عملکرد بهینه و مطمئن از سیستم‌های پنوماتیک دست یافت.
فشار کاری رگلاتور پنوماتیک :
فشار کاری رگلاتور پنوماتیک به معنای فشار عملیاتی است که در آن رگلاتور عملکرد بهینه و مطلوب خود را ارائه می‌دهد. رگلاتور پنوماتیک وسیله‌ای است که فشار هوای فشرده را تنظیم و کنترل می‌کند تا به مقدار مطلوب و مناسب برای دستگاه‌های مختلف برسد. در این زمینه، مهم‌ترین نکات برای توضیح دقیق فشار کاری رگلاتور پنوماتیک عبارتند از:
1. محدوده فشار: هر رگلاتور پنوماتیک دارای محدوده فشار مشخصی است که می‌تواند در آن کار کند. این محدوده معمولاً بر روی محصول یا در دفترچه راهنمای آن ذکر شده است.
2. فشار ورودی و خروجی: رگلاتور پنوماتیک معمولاً از فشاری بالاتر در ورودی استفاده می‌کند و آن را به فشار مورد نظر در خروجی کاهش می‌دهد.
3. دقت تنظیم: یکی از وظایف مهم رگلاتور پنوماتیک، تنظیم دقیق فشار خروجی است تا اطمینان حاصل شود که تجهیزات متصل به آن به طور یکنواخت کار می‌کنند.
4. ظرفیت جریان: علاوه بر فشار، ظرفیت جریان هوای عبوری نیز مهم است که باید با نیازهای سیستم مطابقت داشته باشد.
5. مواد ساخت: مواد استفاده شده در ساخت رگلاتور باید مقاوم به زنگ زدگی و سایش باشند، زیرا در تماس مداوم با هوای فشرده هستند.
6. اهمیت نگهداری: برای اطمینان از اینکه رگلاتور مورد نظر به درستی کار می‌کند و فشار را به درستی تنظیم می‌نماید، نیاز به نگهداری و بازرسی منظم دارد تا از هرگونه خرابی جلوگیری شود.
رگلاتورهای پنوماتیک در بسیاری از صنایع، از جمله خودروسازی، ابزارهای دقیق، و صنایع بسته‌بندی استفاده می‌شوند و نقش مهمی در عملکرد کلی سیستم‌های پنوماتیک دارند. بنابراین، انتخاب و نگهداری درست آن‌ها از اهمیت بسیاری برخوردار است.
دقت فشار کاری رگلاتور پنوماتیک :
دقت تنظیم فشار در این رگلاتورها بستگی به چند عامل کلیدی دارد:
1. طراحی و ساختار رگلاتور: طراحی داخلی رگلاتور، شامل سوپاپ‌ها، فنرها و دیافراگم‌ها، تاثیر مستقیمی بر دقت تنظیم فشار دارد. هرچه این قطعات با دقت بیشتری طراحی و ساخته شده باشند، دقت تنظیم رگلاتور نیز بیشتر خواهد بود.
2. محدوده فشار کاری: رگلاتورها معمولاً برای یک محدوده خاص از فشار طراحی می‌شوند. دقت تنظیم فشار در نزدیکی وسط این محدوده بیشتر است زیرا برای کار در این نواحی بهینه شده‌اند.
3. تأثیر تغییر دما: تغییرات دما می‌تواند بر روی دقت رگلاتورهای پنوماتیک تأثیر بگذارد. برخی مواد مورد استفاده در ساخت رگلاتورها، با تغییر دما منقبض یا منبسط می‌شوند که می‌تواند فشار تنظیم شده را تغییر دهد.
4. پاسخ به تغییرات بار: دقت رگلاتور می‌تواند تحت تأثیر تغییرات سریع بار قرار بگیرد. در برخی موارد، رگلاتور زمان بیشتری نیاز دارد تا به تغییرات در جریان هوا پاسخ دهد و فشار را به مقدار تعیین شده برگرداند.
5. کیفیت ساخت و مواد مورد استفاده: رگلاتورهایی که از مواد با کیفیت بالا و ضد زنگ ساخته شده‌اند معمولاً دقت بیشتری در تنظیم فشار ارائه می‌دهند.
6. حساسیت ساختار مکانیکی: میزان حساسیت ساختار مکانیکی رگلاتور در پاسخ به تغییرات جریان و فشار نیز نقش مهمی در دقت آن دارد. رگلاتورهای با طراحی پیچیده‌تر ممکن است دقت بالاتری داشته باشند.
در نهایت، انتخاب رگلاتور مناسب بر اساس نیازهای خاص سیستم پنوماتیکی و شناخت کامل از محدوده و شرایط کاری می‌تواند به دستیابی به دقت مطلوب در تنظیم فشار کمک کند.
محدوده دبی جریان عبوری از رگلاتورهای پنوماتیک نیز به فاکتورهای مختلفی بستگی دارد که عبارتند از:
1. اندازه رگلاتور: هرچه اندازه رگلاتور بزرگتر باشد، دبی جریان بیشتری می‌تواند عبور کند.
2. فشار ورودی و خروجی: تفاوت بین فشار ورودی و خروجی می‌تواند بر دبی جریان تأثیر بگذارد. فشار بالاتر معمولاً به دبی جریان بیشتری منجر می‌شود.
3. طراحی و نوع رگلاتور: رگلاتورهای مختلف با توجه به نوع و طراحی خود دارای محدوده‌های دبی جریان مختلفی هستند. برخی رگلاتورها برای کاربردهای دبی بالاتر طراحی شده‌اند، در حالی که دیگران برای دبی‌های پایین مطلوب‌ترند.
4. ویسکوزیته و دمای گاز: تغییرات ویسکوزیته یا دما می‌تواند بر رفتار جریان گاز تأثیر بگذارد.
5. شرایط محیطی: شرایط محیطی مانند رطوبت و دمای محیط نیز می‌توانند بر عملکرد رگلاتور تاثیرگذار باشند.
در نتیجه، محدوده دبی برای یک رگلاتور خاص عموماً توسط سازنده تعیین می‌شود و معمولاً در مستندات محصول همراه آن درج می‌گردد. این اطلاعات می‌تواند شامل ظرفیت دبی در واحدهای مختلف مانند “لیتر بر دقیقه” یا “فوت مکعب بر دقیقه” (CFM) باشد.
