معرفی ساختار شیر برقی و عملکرد آن

شیر برقی به عنوان یکی از تجهیزات فوق العاده در تاسیسات و صنعت کاربرد دارد. در واقع با شیرهای برقی می توان امکان جریان ورودی به تجهیزات مختلف را فراهم آورد. شیرهای برقی را با نام سلونوئید ولو نیز می شناسند. کنترل سلونوئید ولو به شکل الکترومکانیکی فراهم می گردد.

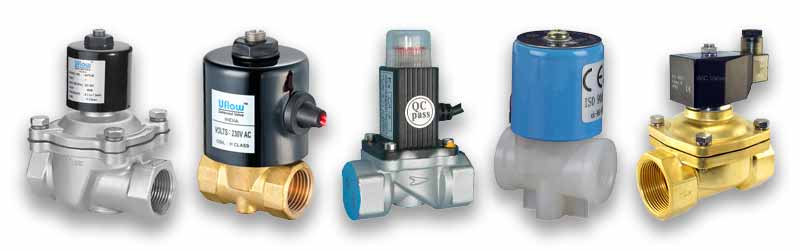

شیر برقی | کنترل پی.اس.آی

شیر برقی | کنترل پی.اس.آی

ساختار شیرهای برقی

در ساختار شیرهای برقی می توان یک هسته فرومغناطیس و کویل الکتریکی را مشاهده کرد. ساختار ولو به گونه ای ساماندهی شده که توانایی جا به جایی دارد. در قسمت مرکزی سلونوئید ولو و سیم پیچ یک هسته به نام پیستون وجود دارد. این پیستون منجر به بستن حفره کوچک می گردد.

زمانی که جریان الکتریکی برای شیرهای برقی فراهم می شود، میدان مغناطیسی در فضای شیر شکل خواهد گرفت. پیستون درون سلونوئید تحت تاثیر میدان مغناطیسی واقع شده و جا به جا می شود. در واقع جا به جایی هسته، باز و بسته شدن مجرای جریان را به دنبال دارد.

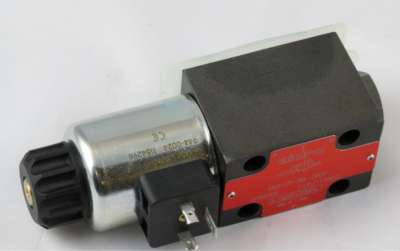

در شیرهای برقی هیدرولیک از نیروی الکتریکی برای کنترل جریان سیال استفاده می شود. در شیرهای برقی هیدرولیک امکان تنظیم، قطع و وصل کردن جریان به خوبی فراهم می گردد. اعمال تغییرات برای روی سلونوئید ولو از سیستم کنترل اخذ می گردد. شیرهای برقی بسته به نوع عملکرد می توانند تنوع زیادی داشته باشند.

تنوع در شیرهای برقی

شیرهای دو راهه برقی با قطع و وصل جریان در ناحیه خروجی همراه است. این حالت مربوط به شیر باز کامل یا شیر بسته کامل است. در شیرهای برقی سه راهه دو مسیر خروجی و یک مسیر ورودی وجود دارد. از این رو جریان ورودی برای خروج به یکی از دو مسیر هدایت می گردد.

شیر-برقی-2-3

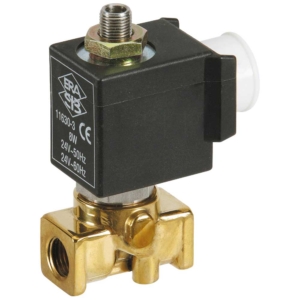

شیر برقی 2-3

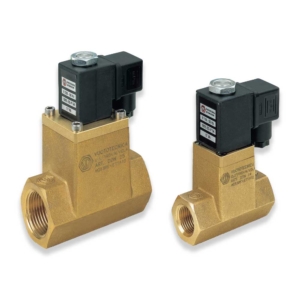

شیر-برقی-وکیوم
شیر برقی وکیوم

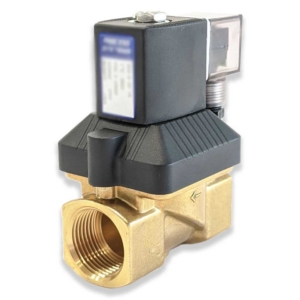

شیر برقی
شیر برقی هوا

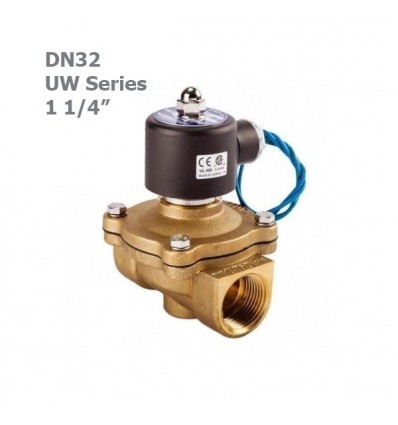

شیر-برقی-آب

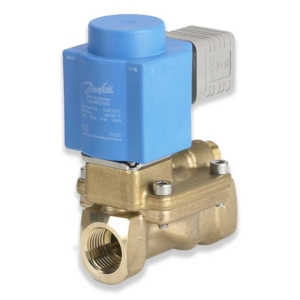

شیر برقی آب
خشک-کن-هوای-فشرده
شیر برقی NO
شیر-برقی-گاز

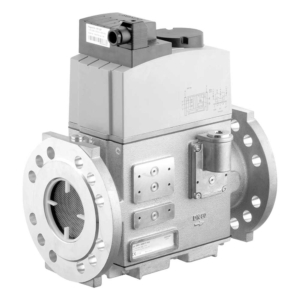

شیر برقی گاز
شیر-برقی-بک-فیلتر

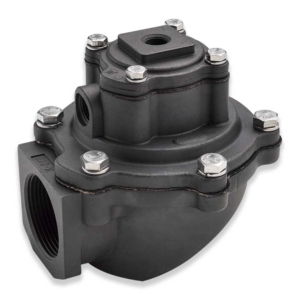

شیر بک فیلتر

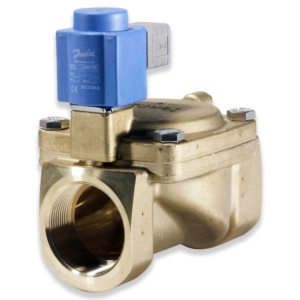

شیر-برقی-بخار
شیر برقی بخار

شیر برقی

مزیت بهره مندی از سلونوئید ولو

 شیر برقی وضعیت کاری را بسیار بهبود می بخشد. از این رو از حضور شیرهای برقی در صنایع مختلف استقبال می شود. سلونوئید ولو سرعت انجام کار را بالا می برد و می تواند کار را با کیفیت بیشتری انجام دهد. با استفاده از این شیر ها می توان جریان ورودی را به سرعت قطع یا وصل کرد. همچنین می توان کنترل و تنظیمات لازم را بر روی جریان ورودی اعمال کرد. فضای ایمن و مطمئنی در کار ایجاد می کند. از این رو می توان با اعتماد بیشتری به کار ادامه داد. نیروی برق مصرف شده برای راه اندازی و کارکرد شیرهای برقی بسیار کم است. سلونوئید ولو از انسجام و یکپارچگی در طراحی برخوردار بوده و قابلیت استفاده در طولانی مدت را دارد.

شکل ظاهری شیرهای برقی

شیرهای برقی از نظر شکل ظاهری با دو قسمت اصلی مشخص می شود. سولونوئید و ولو دو جزء اصلی شیرهای برقی هستند. شیر اصلی را با نام ولو می شناسند. قسمت بویین شیر را نیز با نام سولونوئید معرفی می کنند.

سولونوئید شامل قسمت هایی نظیر فنر، میله آهنی، کابل کنترلی، سیم پیچ و شیر کنترلی می شود. قسمت ولو نیز با دیافراگم، ورودی، قطعه مورد نیاز برای انسداد جریان، فنر و خروجی معرفی می گردد.

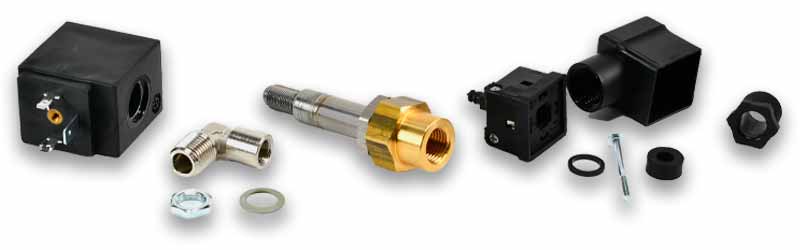

شیر برقی | کنترل پی.اس.آی

شیر برقی | کنترل پی.اس.آی

شکل ظاهری شیر برقی

زمانی که بویین فعال است، جریان بسیار کمی در حال عبور از شیر کنترلی یا مجرا می باشد. سلونوئید ولو برای آب بندی قسمت های مختلف از آب بندهای فلزی یا پلاستیکی کمک می گیرد. شیرهایی که در ساختار خود از دیافراگم بهره مند می شوند، برای اینکه بتوانند دیافراگم را در زمان غیر فعال بودن و سکون شیر به شکل باز نگه دارند، نیاز به یک فنر دارند.

نحوه عملکرد شیر

فرض کنید سیال مورد استفاده برای شیرهای برقی آب است و شیر در وضعیت مسیر بسته یا سکون قرار دارد. در چنین حالتی جریان آب به داخل شیر وارد شده و از طریق سوراخ های موجود در دیافراگم فشار ثابت درون سلونوئید ولو را به وجود آورد. فشار ثابت با اشباع سازی نواحی بالا و پایین دیافراگم برای شیرهای برقی فراهم خواهد شد. در چنین حالتی دیگر از جا به جایی دیافراگم جلوگیری شده و در نتیجه شیر به حالت بسته باقی می ماند. زمانی که جریان الکتریکی بویین را تحت تاثیر قرار دهد، مغناطیس ایجاد شده باعث حرکت بویین به سمت بالا شده و در نتیجه زمینه برای باز شدن شیر کنترلی فراهم می گردد.

بیشتر بخوانیم 🔗  جک پنوماتیک

زمانی که شیر کنترلی باز شد، دیگر خبری از تعادل فشار در شیر نیست. با عدم تعادل فشار، دیافراگم به سمت بالا جا به جا شده و شیر باز خواهد شد. این موضوع عملکرد شیرهای برقی را به خوبی نشان می دهد. از قسمت کنترلی شیرهای برقی جریان بسیار کمی گذر می کند. در هر صورت تعادل فشار برهم خورده و شیر به حالت باز باقی می ماند.

هنگامی که بویین درون آن مجدداً به شکل غیر فعال در می آید، شیر کنترلی بسته شده و در نتیجه فشار در دیافراگم به تعادل می رسد. در نهایت نیز با برقراری تعادل در قسمت فوقانی و تحتانی دیافراگم، شرایط بسته شدن سلونوئید ولو مهیا می گردد.

کاربرد شیرهای برقی

از شیرهای برقی برای سیستم های قدرتمند هیدرولیکی و پنوماتیک استفاده می شود. ماشین های لباسشویی و ظرفشویی، صنایع پتروشیمی، سیستم تهویه مطبوع، سیستم های آبپاش اتومات و صنعتی، صنعت نفت و گاز، سیستم های خنک کننده و … از شیر برقی بهره مند می شوند.

کاربرد شیرهای برقی

شیرهای برقی برای کنترل میزان جریان و اعمال قطع و وصل کردن مورد استفاده قرار می گیرند. به عنوان مثال شیرهای برقی 2/2 نشان می دهد که این شیر دارای 2 وضعیت و 2 پورت ورودی و خروجی می باشد. شیرهای برقی می توانند در نمونه نرمال بسته با نرمال باز باشند. در نمونه شیرهای برقی نرمال باز، زمانی که جریانی در پیستون برقرار نمی باشد، شیر باز بوده و در نتیجه جریان مایع یا گاز امکان عبور از دریچه را دارد.

در شیر برقی نرمال بسته نیز زمانی که جریان الکتریکی پیستون ها را تحت تاثیر قرار نمی دهد، این شیرها به حالت بسته بوده و در نتیجه از عبور جریان جلوگیری می شود.

در مثال دیگری شیر 3/2 معرفی می شود. این شیر با 2 موقعیت برای قطع و وصل کردن جریان و 3 مجرا شناخته می گردد.

شیر برقی با عملکردهای مختلفی معرفی می شود. عملکردهای شیر برقی می تواند به شکل نیمه مستقیم، مستقیم یا غیرمستقیم باشد.

متداول ترین عملکرد برای شیرهای برقی، عملکرد مستقیم است. در این شیرها از یک فنر کوچک برای پایین نگه داشتن پیستون استفاده می شود. در شیرهای برقی با عملکرد غیر مستقیم نیز از اختلاف فشار جریان برای قطع و وصل کردن استفاده می شود. شیرهای برقی نیمه مستقیم نیز با ویژگی های شیرهای غیرمستقیم و مستقیم معرفی می شوند.
